Sıvı Soğutma Radyatörü Yerleşimi

[HaskoNN]

Merhabalar belirli kasalar radyatör yerleşiminde ve işlemci soğutmasında çoğu kasaya göre 5-8 derece daha şanslı neden ?

Bahsi geçen kasalarda radyatörümüzü yerleştireceğimiz bir yan bölüm bulunmakta ve bu bölümü fanları dışarıdan içeri üfleyecek şekilde yerleştirip fanların sadece temiz havayı dışarıdan alacak şekilde konumlandırırsak 5-8 derece daha iyi soğutma elde etmiş oluyoruz.

Eksileri:

- Push and Pull yapılmadığı sürece estetik görüntüden feragat ediyorsunuz.
Push And PULL Şartları: Mümkün olduğunca aynı fanlardan kullanmanız gerekiyor çünkü cfm ve h2o değerleri basınçla ilgili mantıken sıkıntı çıkartabilir.
Örn: Corsair H150i Capellix Serisi kullanan kişiler ekstra LL-ML-QL serisi 6 adet fan alması gerekiyor çünkü piyasada 0 olarak ML120 RGB Fanlar satılmıyor fakat bu düşüncem mantıken aksini idda eden arkadaşlar düşüncemi değiştirebilir.
- Ekstra Masraf
- Mantıken Pompanın yatay yüzeyden gelen sıvıyı hareket ettirmesi değilde sıvıyı ittirerek dik düzeyden gelen sıvıyı ittirmesi gerekiyor bu da daha fazla rpm ile çalışması gerek fakat ben öyle bir durum yaşamadım pompam halen daha aynı seviyedeydi.
- Pompa ömrü kısalması yine üstteki sebepten olabilir fakat ben rpm seviyesi artışı yaşamadığım için durumun gerçekleşeceğini sanmıyorum.

İmkanı Kullanabileceğiniz Kasalar

Thermaltake View 51 ( Push And Pull yapılabilir)

Corsair 5000x Serisi (Gözlemlediğim kadarıyla kablo kapağına yeni bir kapak yaptırmak lazım fakat kullanan arkadaşlar ölçülerle gpu ya göre fikirlerini beyan edebilir.)

Lian Li PC-011 Dynamic White (Bu kasada gözlemlediğim kadarıyla yapılabilir fakat yine kablolama kanallarının olduğu kapağın 25mm(Fan Kalınlığı) ve üzeri olması gerekiyor.)

İYİ FORUMLAR

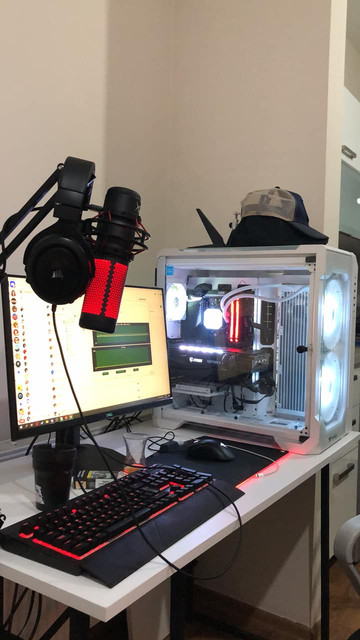

Foto Öğrenci evinden çay felan beklerim



[HaskoNN]

Cvp: Sıvı Soğutma Radyatörü Yerleşimi

GÜNCELLEME


Lian Li PC-011 Dynamic Kasası İçin Push And Pull yapılabiliyor fanlara fakat gördüğüm kadarıyla fanlarım cfm ve h2o seviyelerine dikkat etmeye pek gerek yok gibi duruyor videoda iki çeşit fan kullanılıyor bu fanlar:

Lianli SL120s Değerleri şöyle2.54mmH2O
58.54CFM

NZXT Aer P 120mm Değerleri şöyle2.54mmH2O73.11 CFM

Bizi Bu CFM ve H2O değerleri konusunda aydınlatır mısınız @"OceanLaB" ?

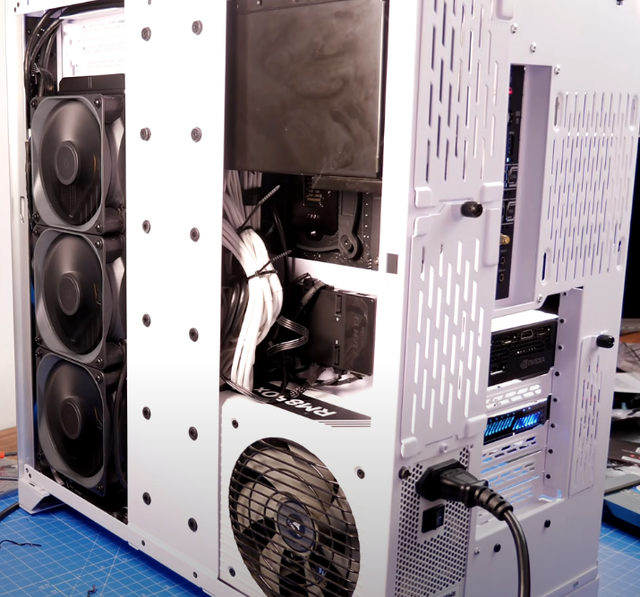

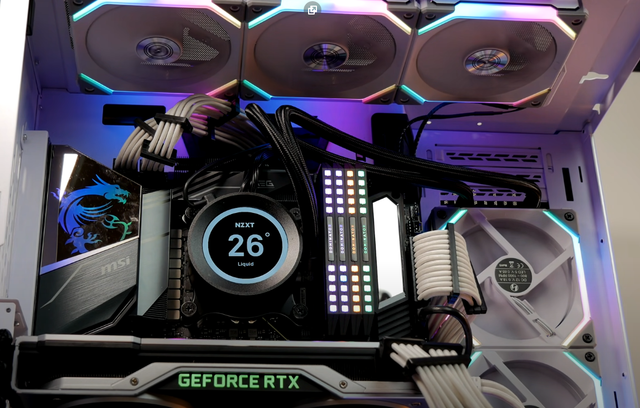

Görseller



[ugur.gozaydin]

Cvp: Sıvı Soğutma Radyatörü Yerleşimi

CFM değeri fanın kaç m3/h hava üflediğini belirtiyor. H2O değeri ise fanın ne kadar basınçla hava aktarabildiğini gösteriyor.

Sıvı soğutma kurulumlarından H2O değeri önemlidir CFM değeri değil. Çünkü havayı radyatör yapraklarının arasından geçirmesi gerekiyor ne kadar basabilirse havayı o kadar performanslı soğutulur radyatör. Minimum 2mm H2O değeri altına inmediğiniz sürece sıvı soğutma radyatörlerini performanslı soğutabilirsiniz. Ancak bir kısmı fan tasarımından dolayı karşıya geçmeyeceği için absorbe olur bu yüzden ortalama 0.5mm H2O değerini görmezden gelmeniz gerekir. 1.5mm minimumda yeterli olacaktır. Ancak bence 2.5mm altına inmeyin. Tek fan için değer verdim size. Eğer Pull-Push yapacaksanız 2 taraf içinde örnek olarak 1.5mm H2O değerinde fan kurulumu yaptığınızda ortalama minimum 2.5mm H2O değerinde hava aktarımı zaten yaparsınız. Fanlardan birisi diğerinin aktardığı fanı aldığından etrafa aktarılan kayıp hava daha az olur.

Özetle H2O değeri tek fan için minimum 2mm H2O önerim 2.5mm H2O değerinde, Pull-Push yapılacaksa 1.5mm H2O değerinde fanlardan kurulum yapılabilir.

CFM değeri kasa içi hava akışında önemlidir. İçeriye alınan hava m3/h cinsinden önemli olduğu için ne kadar fazla CFM değeri o kadar fazla hava demek kasa içinde. CFM değerinde 35 CFM değerinin altına inmemeniz iyi olur. Fan sayısına bağlı bu değerler toplanır. Örnek olarak 35 CFM 3 fan aldınız 50% devirde tanesi 17.5 CFM hava aktaracağı için 3x17.5=52.5 CFM hava akışı yapar. Aslında bu minimumda önerebileceğim bir hava akışıdır. Kasa boyutu yükseldikçe değişir bu rakamlar.

---

Biraz uzun oldu ama detaylı ve örnekle anlatmak istedim.



[HaskoNN]

RE: Cvp: Sıvı Soğutma Radyatörü Yerleşimi

CFM değeri fanın kaç m3/h hava üflediğini belirtiyor. H2O değeri ise fanın ne kadar basınçla hava aktarabildiğini gösteriyor.

Sıvı soğutma kurulumlarından H2O değeri önemlidir CFM değeri değil. Çünkü havayı radyatör yapraklarının arasından geçirmesi gerekiyor ne kadar basabilirse havayı o kadar performanslı soğutulur radyatör. Minimum 2mm H2O değeri altına inmediğiniz sürece sıvı soğutma radyatörlerini performanslı soğutabilirsiniz. Ancak bir kısmı fan tasarımından dolayı karşıya geçmeyeceği için absorbe olur bu yüzden ortalama 0.5mm H2O değerini görmezden gelmeniz gerekir. 1.5mm minimumda yeterli olacaktır. Ancak bence 2.5mm altına inmeyin. Tek fan için değer verdim size. Eğer Pull-Push yapacaksanız 2 taraf içinde örnek olarak 1.5mm H2O değerinde fan kurulumu yaptığınızda ortalama minimum 2.5mm H2O değerinde hava aktarımı zaten yaparsınız. Fanlardan birisi diğerinin aktardığı fanı aldığından etrafa aktarılan kayıp hava daha az olur.

Özetle H2O değeri tek fan için minimum 2mm H2O önerim 2.5mm H2O değerinde, Pull-Push yapılacaksa 1.5mm H2O değerinde fanlardan kurulum yapılabilir.

CFM değeri kasa içi hava akışında önemlidir. İçeriye alınan hava m3/h cinsinden önemli olduğu için ne kadar fazla CFM değeri o kadar fazla hava demek kasa içinde. CFM değerinde 35 CFM değerinin altına inmemeniz iyi olur. Fan sayısına bağlı bu değerler toplanır. Örnek olarak 35 CFM 3 fan aldınız 50% devirde tanesi 17.5 CFM hava aktaracağı için 3x17.5=52.5 CFM hava akışı yapar. Aslında bu minimumda önerebileceğim bir hava akışıdır. Kasa boyutu yükseldikçe değişir bu rakamlar.

---

Biraz uzun oldu ama detaylı ve örnekle anlatmak istedim.

---

Çok Teşekkürler hocam +rep ve böyle bir açıklama hiçbir yerde yok özet olarak şöyle diyorsunuz engelleme gibi bir durum yok fakat sağlıklı soğutma için içeride kalan fan dışarıdaki fanı 0.5 cfm keseceği için içerideki fanın 2.5 dan yukarı olmasına dikkat etmemiz gerekiyor. Push and pull TR'de çok yaygın değil fakat böyle incelikleri de var teşekkürler önerime Corsair 5000d araştırmasıyla devam edeceğim çoğu kişiye yardımcı olacağına eminim.



[ugur.gozaydin]

Cvp: Sıvı Soğutma Radyatörü Yerleşimi

CFM değeri değil H2O değeri. Ayrıca bir şeyi yanlış anlamışsınız Pull-Push tasarımına özel değil durum. Fanı radyatöre vidalıyorusunuz ama altta ufak bir alan kauçuk ayarlardaki yükselti sebebiyle boş kalıyor. Bu yüzden havanın bir kısmı radyatörden geçmeden etrafa yayılıyor. Fan tasarımına bağlı 0.5mm H2O değerini görmezden gelebilirsiniz ortalama bir değer tabi bu. Aynı şey farklı oranda CFM değeri içinde geçerlidir ama onun radyatörde çok büyük önemi olmadığından onu es geçiyorum. Pull-Push yapımından ve tek fanda toplamda minimum 2.5mm H2O değerini korumakta fayda var. 0.5m H2O değeri ortalama göz ardı edilebileceği için.
